Основная Информация.
Модель №.
Q41F
Форма соединения
Фланец
Вождение режим
Руководство
Номинальное давление
150 фунтов, 300 фунтов; pn16, pn40
Канал
полное отверстие
Структура
Плавающий Шаровой Клапан
Тип
шаровой клапан с мягким бронзовым уплотнением, 2 шт.
функция
Продувки клапан, переключатель управления подачей жидкости
Температура
Нормальная температура
стандарт
mss sp-110; ansi, din, jis
Применение
Промышленное Использование
стандарты испытаний
mss sp-110, api 598
предтемпературный диапазон
mss sp-110
завершение соединения
рч
стандарт rf
ansi b 16.5 ; en1092, din2543~din2547, as2129
сертификат
iso 9001, ce, api 607, api 6d
специальные
nace mr-0175
период гарантии качества
18 месяцев
тип доставки
по морю, по воздуху
Транспортная Упаковка
фанерный деревянный ящик
Характеристики
1/2"-14" 150 фунтов-300 фунтов
Торговая Марка
shf/oem
Происхождение
Jiangsu
Код ТН ВЭД
8481804090
Производственная Мощность
100000
Описание Товара
Описание продукта

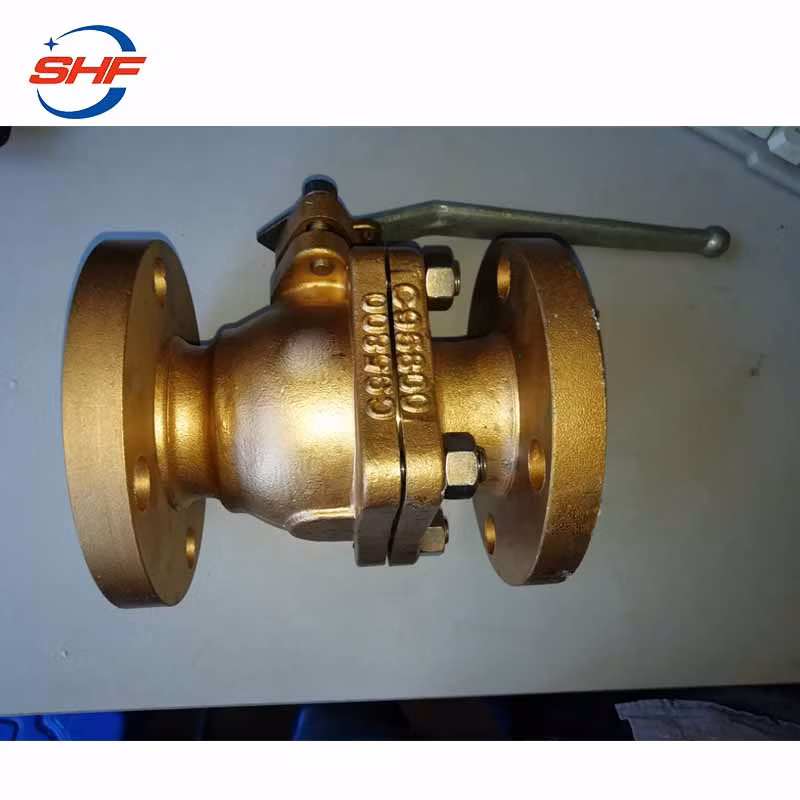

| 1.Описание: | Бронзовый шаровой клапан с фланцевым концом |
| 2. Размер: | 1/2"-8" |
| 3. Материал: | Бронза, бронза из алюминия ( C95800, C83600, C84400, B62) |
| 4. Фланец: | ANSI B 16.5 ; EN1092,DIN2543~DIN2547,AS2129 |
| 5. Давление: | 150 фунтов, 200 фунтов, 300 фунтов |
| 6. Дизайн: | MSS SP-110,ANSI,DIN,JIS |
| 7. Лицом к лицу: | ANSI/ASME B16.10 |
| 8. Проверка: | MSS SP-110, API 598 |
| 9. Средняя: | морская вода, нефть, сжиженный газ, пар |
| 10.Температура | Температура: Вода ниже 120 °C, масло, газ, пар ниже 220 °C. |
| 11.Модель работы | Рукоятка рычага включена, электрическая система включена, Pheumatic включен |
| - двухкомпонентная полнопортовая конструкция |
| - Сплит тело |
| - Литой бронзовой конструкции |
| - конструкция уплотнительной манжеты |
| - Пожарная безопасность |
| - Антистатическая конструкция и продувочная конструкция |
| - Конфигурация цельного шара |
| - разработан и протестирован на совместимость со стандартом MSS SP-110 |
| - варианты шариков из нержавеющей стали |
| - варианты дескриптора включают: Блокирующий дескриптор, T-образный дескриптор, останов памяти |
Основная часть и материалы
| Органа | Бронза, алюминиевая бронза (C95800, C83600, C84400, B62) |
| Мяч | C37700 (хромированный) |
| Капот | Бронза, алюминиевая бронза (C95800, C83600, C84400, B62) |
| Стебель | C37700 |
| Сальник | C37700 |
| Уплотнительное кольцо | PTFE (ТЕФЛОНОВЫЙ), RPTFE, PPL |
| Упаковка | ПТФЭ (ТЕФЛОН) |
| Прокладка | ПТФЭ (ТЕФЛОН) |
| Рукоятка | Оцинкованная сталь, SS304 |
| Гайка | Оцинкованная сталь, SS304 |
Чертеж изделия
| DN | РАЗМЕР | г | Г | D1 | D2 | L | H | W | z-d1 | б) | f |
| DN15 | 1/2" | 13 | 90 | 60.3 | 34.9 | 108 | 82 | 120 | 4-Φ16 | 10 | 2 |
| DN20 | 3/4" | 19 | 100 | 69.9 | 42.9 | 117 | 90 | 120 | 4-Φ16 | 11 | 2 |
| DN25 | 1 дюйма | 25 | 110 | 79.4 | 50.8 | 127 | 98 | 140 | 4-Φ16 | 11.6 | 2 |
| DN32 | 11/4" | 32 | 115 | 88.9 | 63.5 | 140 | 110 | 180 | 4-Φ16 | 13.2 | 2 |
| DN40 | 11/2" | 38 | 125 | 98.4 | 73 | 165 | 125 | 200 | 4-Φ16 | 14.7 | 2 |
| DN50 | 2 дюйма | 49 | 150 | 120.7 | 92.1 | 178 | 137 | 230 | 4-Φ19 | 16.3 | 2 |
| DN65 | 21/2" | 62 | 180 | 139.7 | 104.8 | 191 | 155 | 260 | 4-Φ19 | 18 | 2 |
| DN80 | 3 дюйма | 74 | 190 | 152.4 | 127 | 203 | 167 | 280 | 4-Φ19 | 19.5 | 2 |
| DN100 | 4 дюйма | 100 | 230 | 190.5 | 157.2 | 229 | 205 | 320 | 8-Φ22 | 24.3 | 2 |
| DN150 | 6 дюйма | 150 | 280 | 241.3 | 215.9 | 394 | 295 | 600 | 8-Φ22 | 26 | 2 |
| DN200 | 8 дюйма | 201 | 345 | 298.5 | 269.9 | 457 | 330 | 800 | 8-Φ22 | 29 | 2 |
Дисплей продукта
